櫻 Sakura 艦底追加改造製作記 松型驅逐艦是日本海軍在戰時所建造的驅逐艦中最晚規劃,同時也是噸位最小的驅逐艦.日本海軍將其規類為所謂戰時急造艦型的 丁型驅逐艦 . 櫻(Sakura)則是丁型驅逐艦中的第13號艦. 本次的作例純粹是心血來潮之作,某日看著資料中丁型與改丁型的線圖,心想像這種接近海防艦尺寸的小驅逐艦,若與"敷波"同樣具備全艦底,勢必在視覺效果上更形精巧細緻.於是,拿著桌上不時準備的木條就開始動工了! 與以前小弟慣用的模式相同: 1.水線板在木條描繪出輪廓. 2.切除多餘的部份(以往都是以手鋸做切割工作,不過這次為了搶時間動用了4"手提砂輪機+砂布輪直接用磨的,後來艦艏還磨過了頭,還好用膠板和補土補回來了!) 3.將雛形直接以快乾黏死在艦身水線下. 4.不斷的補土打磨,再補土打磨.最後以水補土噴漆檢查,瑕疵的部份再打磨或細磨,再噴水補土檢查,如此反複直到完美. 當然在塑型的時候要參考線圖做正確的構型判斷. 以下是照片摘要: 下面2張圖可以看的出來水補土與艦底木頭,和艦艏補過的痕跡 丁型與改丁型最大的差別(也就是松型和橘型的差別) 上面是丁型改,下面是丁型. 打磨的差不多了,目前的狀態. 艦艏底部切了個小斜角,這是丁型的特徵 第2階段: 舷窗鑽孔 艦底二舷穩定鰭片追加 大軸,軸承座與軸承支架,舵面追加 大軸角度修正 前次所做的大軸角度經過資料的仔細判讀,修正至目前的狀態.這個角度以有限的資料來說,已經是"雖不中亦不遠矣.目前就維持這樣吧!至於車葉,經過判讀,縮小到1/700的葉面尺寸為3.78mm.目前並無可資利用的現成套件可供直接安裝,仍是必須自製.這個部份就留待艦體修整工作的最後階段再來做囉.
不僅是軍馬還是匹俊馬ㄋㄟ~~~~
回覆刪除小花對馬也情有獨鍾說~~~
^^*
天哪~~~~~
回覆刪除下面那是一根香煙嗎???
乖乖隆叮咚~~~~
>"
馬的皮毛不好處理吧!
回覆刪除10幾年前買的鉛兵因為馬的皮毛還一直猶豫著.
有機會轉換工作情緒時也請處理阿榮艙罩!
我再3個月就可以自由行動了.
小花
回覆刪除是啊是啊~那是一根菸,拿來做對照用的.模型領域裡有一句名言,叫做"鏡頭之前無比例",意思就是儘管有文字標是比例大小(比如說一比七十二,寫作1:72或是1/72,實物的72分之一的意思),然而從照片中還是無法感受它有多大,於是乎拿一個一般常見的物品來做對照,這根菸就是這樣的意思囉 ~~^^!

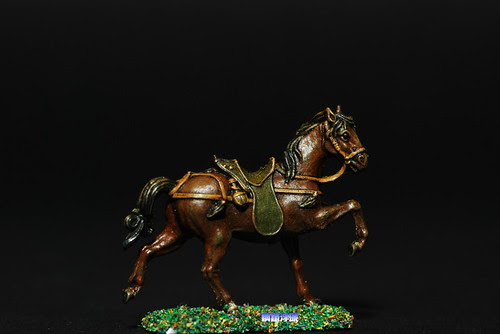

這匹馬的原始設定是12世紀~到13世紀的蒙古兵所騎乘的戰馬,套件中有一系列不同姿勢的戰馬與騎乘姿勢相異的蒙古士兵,還有將領可供製作.我只取了其中一匹馬來上色,所以才說是小品~如果一整盒(17人+17馬)都上色製作完成,並且搭配情景的話,那就真有看頭了!可惜沒那麼多時間...哈哈
Ushain兄
3個月很快,馬上就能夠自由行動囉~恭喜恭喜!
是該將艙罩處理處理了,好的,請放心!
^_^
古代ㄉ蒙古馬怎麼那麼瘦呢??
回覆刪除還是那並不是蒙古馬啊???
^^*
小花
回覆刪除您的疑問就表示有概念啦~
雖然Ralph對馬的品種沒有研究,不過印象中記得蒙古馬較肥而腳短,與本作例的形象不太符合.這有二種解釋,一是蒙古人南征北討,最東差點攻抵日本,最西直達歐洲,大汗帝國期間除了原來使用的蒙古馬種以外,擄獲或是配種各地馬種以供軍用實不為奇.記得曾看過一篇報導(還是電影?忘記了!),蒙古兵之所以能建立橫跨歐亞的大帝國是因為比起其它同樣具有征服世界野心的國家,蒙古部隊更具有短時間動員兵力的能耐,而當中的秘訣就在於其與生俱來的草原游牧民族特性,在起兵征戰時蒙古人並不需要事前大規模規劃糧草兵馬等等的後援補給,因為所有的兵馬糧草補給都在敵方,只要勝利就能獲得下一個戰役的能量補充.搶錢,搶糧,搶馬,搶女人...就對啦~哈哈,所以只要是利於征戰的好馬,搶來騎就對了!
另一個與印象中的形象不太相符的可能原因就是,原套件在設計時考證不正確,或是刻意強調戰馬的俊,壯,美(我想這是比較可能的原因,其實這一系列的產品中有好多比這匹更飄逸俊美的呢,有機會再來製作...嘿嘿).
http://zh.wikipedia.org/zh-tw/%E8%92%99%E5%8F%A4%E9%A6%AC
回覆刪除這匹真的不像~~~
可能是成大王征服西域ㄉ戰利品
^^*
Italeri的小比例人物是軟膠材料, 合模線似乎難以完全平整(以我經驗來說~~)
回覆刪除小花
回覆刪除那是純種蒙古野馬來的...
松尾明兄
用鋒利的筆刀尖割除其實還好啦~
