1/700 DDH-182 MIRAI-1

ZIPANG
1/700 JMSDF DDH-182 MIRAI ,PROCESS-1


在前作1/700定遠完成之後,本來是應該要按照前計畫繼續製作1/350高雄級重巡的.但是因為計劃是要搭配鷹翔的改套來做個製作範例,無奈該廠套件現在仍未上市.由於工序上第一步驟的整理艦體就必須施以舷外電路的作業,因此套件沒到就無法續工.不得已之下先行將後續計劃提前.
本次的製作計畫是漫畫ZIPANG(中譯:次元艦隊)裡的主角,1/700 直昇機護衛艦 DDH-182 MIRAI(未來).


依照慣例同樣是要做成全艦底的模式,不過這一次並不自製艦底,而是用金錢來換取工時.除了PIT-ROAD所出的本艦模型主體之外,另外找了一盒不久之前新出的金剛改型護衛艦DDG-177 ATAGO(愛宕)的模型,從裡面取材艦底相關套件.以及一盒"亡国のイージス"浴玩的三連斬 金剛型護衛艦的艦尾部,視情況當作取材的來源.

箱繪



考證資料取材



DDG-174 KIRISHIMA 霧島號護衛艦 (三連斬浴玩),也是考證取材的輔助資料.



相關蝕刻改套



1/700金剛型護衛艦 艦尾部



1/700 "未來"與"愛宕"的箱繪,從愛宕裡面取材艦底部.



同時,背面的線圖也可以是參考的資料來源之一.
(特別註明一下,這一盒金剛改型護衛艦愛宕是全新開模,不是由舊金剛型版本修改而來的)

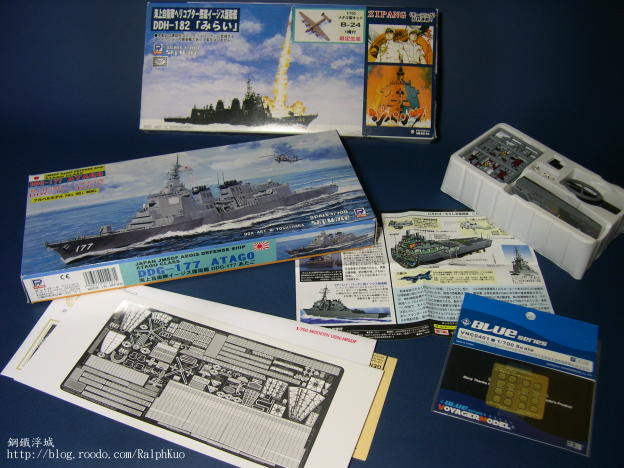

材料大集合...




ZIPANG版未來艦與現實版金剛級護衛艦的比較.

外型上最大的差別就是艦舯以後機庫增設的構型不同.這部分是另外以一個套件覆蓋上去的.






艦尾的比較.因為故事的設定,艦載有一架較大型的可變翼多功能巡邏機MVSA-32J"海鳥",因而艦尾部連同飛行甲板較金剛型護衛艦實艦延長了10公尺.模型裡雖然附有延長套件,但還是要費一番功夫修整落差與接縫.








艦底是來自於現實版本的金剛改型,所以要填補不足的延長部分.另外再次研究了漫畫設定以後發現,兩舷的車葉護架同樣也往後修改了位置,這代表車葉位置也向後修改.到時車葉與軸承K架等等也要重新定位了!!
另外一提是,因為艦底來自於現實版的金剛改構型.我在粘合艦底時發現艦尾收尾處的兩舷寬超出艦體舷寬甚多,這是否代表實際上金剛改型的"愛宕"艦尾舷寬已較舊金剛型護衛艦修改增寬了呢?還是只是模型設計上的尺寸誤判呢?



艦艏基本上是一樣的,不過因為浴玩版是一體成形,前緣線形顯然漂亮許多了!



機庫部件,內部陳設由三個版件構成.


因為增設機庫部件的原因,原後部Mk41 VLS必須削除,以作為機庫的地板面.



以上,目前的進度...
